AIDE AUTOFLUID

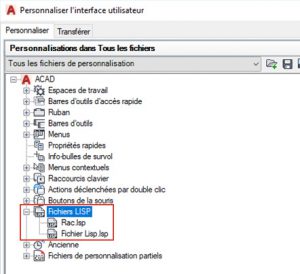

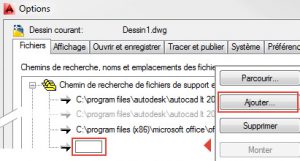

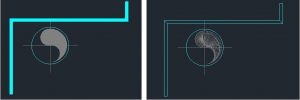

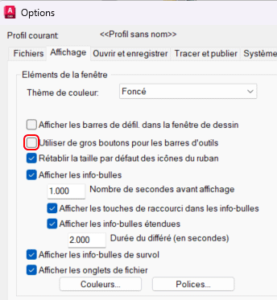

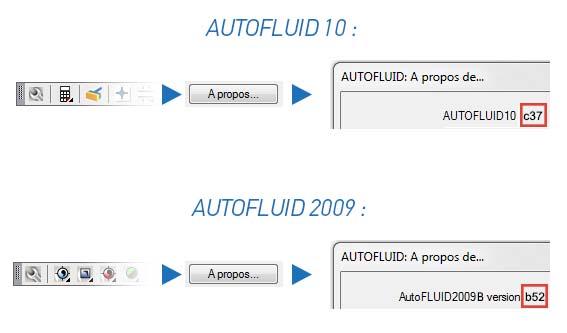

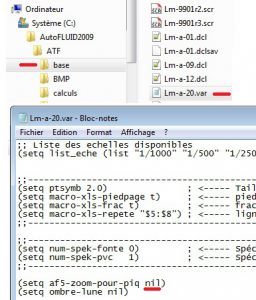

Questions fréquentes

   Vidéo YouTube : 'Comment ajouter un type de ligne dans AUTOFLUID'

--

Exemple : ajouter un type de ligne à 3 lettres : ------ AAA ------ AAA ------

1. Quittez votre logiciel CAD.

2. Ouvrez le fichier
C:\AUTOFLUID\Plus\5-Type_de_ligne\_FRA\Utilisateur.lin

3. Faites un copier/coller des deux lignes de la définition d'un type
de ligne existant dans la section "TYPE DE LIGNE à 3 Lettres".

4. Modifiez les lettres dans la copie de vos deux lignes.

Ne modifiez surtout pas les chiffres.

En orange ce que vous devez modifier (TOUJOURS EN MAJUSCULES) :

A_FLUID_AAA, --- AAA --- AAA --- AAA --- AAA --- AAA --- AAA ---
A,1.25,-0.079,["AAA",ARIAL,S=0.25,X=0,Y=-0.107],-0.829

5. Enregistrez le fichier.

Attention : Vous DEVEZ faire la même manipulation dans le fichier "Utilisateuriso.lin".

6. Relancez votre logiciel CAD.

Vous pouvez construire vous-même un repère attribué, qui pourra contenir jusqu'à 20 attributs. Il n'y a pas de contrainte particulière sur l'étiquette, la description, ou la valeur par défaut d'un attribut.

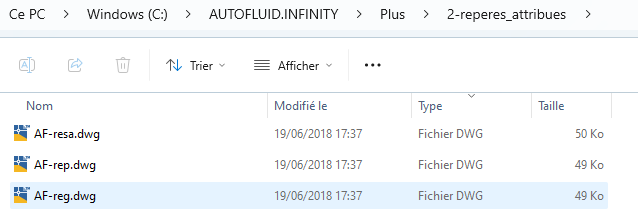

1. Ouvrez un repère attribué existant, situé dans "C:\AUTOFLUID\Plus\2-reperes_attribues"

2. Enregistrez-le sous dans "C:\AUTOFLUID\Plus\2-reperes_attribues"

3. Modifiez, ajoutez ou supprimez des attributs, et enregistrez.

4. Lancez la commande 'Gestion des blocs attribués' puis choisissez votre nouveau bloc dans la liste.

Pour que votre repère attribué s'insère automatiquement lorsque le matériel se dessine, cochez la case correspondante.

A savoir :

> L'étiquette d'un attribut sera le titre de la colonne du tableau récapitulatif. Cela vous oblige à donner un sens précis à chaque étiquette.

> Si un attribut a pour étiquette "LM-NUMERO", quand le repère attribué s'insérera en même temps que le matériel, l'attribut sera automatiquement renseigné par un numéro incrémenté en fonction du nombre de blocs attribués du même nom contenus dans le fichier.

> Si un attribut a pour étiquette "LM-SECTION" ou "LM-NOM", quand le repère attribué s'insérera en même temps que le matériel, l'attribut sera automatiquement renseigné.

Rappel :

Deux étiquettes d'un même bloc ne doivent pas porter le même nom.
Un attribut peut-être visible ou non.

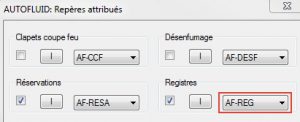

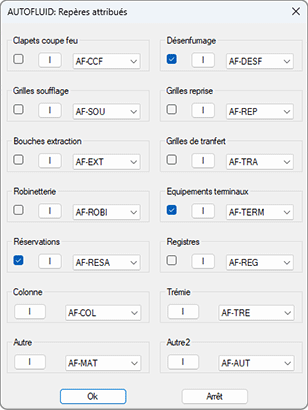

1. Trouvez son nom dans la boîte de dialogue des repères attribués.

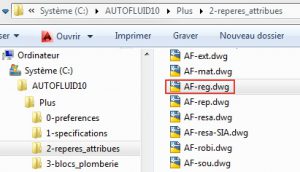

2. Ouvrez le fichier .DWG correspondant dans "C:\AUTOFLUID\Plus\2-reperes_attribues"

3. Modifiez, sauvegardez et fermez le fichier .DWG.

Pour redéfinir l'aspect des repères attribués existants dans un dessin

1. Taper la commande "_INSERT" (enter)

2. Dans la fenêtre Bibliothèque d'AUTOCAD, double cliquez sur le bloc de repères attribués à changer.

3. Selectionnez "Redefinir le bloc", vos repères attribués correspondants dans le dessin changent d'aspect.

A savoir :

> L'étiquette d'un attribut sera le titre de la colonne du tableau récapitulatif. Cela vous oblige à donner un sens précis à chaque étiquette.

> Si un attribut a pour étiquette "LM-NUMERO", quand le repère attribué s'insérera en même temps que le matériel, l'attribut sera automatiquement renseigné par un numéro incrémenté en fonction du nombre de blocs attribués du même nom contenus dans le fichier.

> Si un attribut a pour étiquette "LM-SECTION" ou "LM-NOM", quand le repère attribué s'insérera en même temps que le matériel, l'attribut sera automatiquement renseigné.

Rappel :

Deux étiquettes d'un même bloc ne doivent pas porter le même nom.
Un attribut peut-être visible ou non.

   Vidéo YouTube AUTOFLUID 10 : 'Comment modifier une spécification AUTOFLUID'

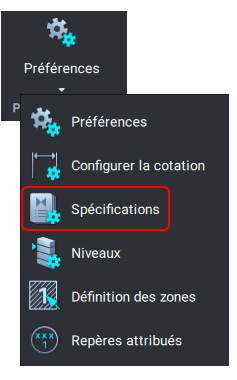

1. Dans le menu Paramétrage choisissez "Spécifications".

Dans AUTOFLUID 10 : rubans "AT>Tube metal",  "AS>Alimentation" ou "AS>Tube Gravitaire".

2. Sélectionnez une spécification de routage Hydraulique/Sanitaire ou une spécification Gravitaire > Accès aux valeurs

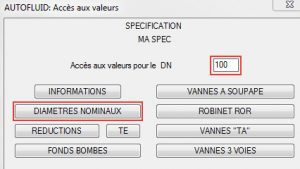

4. Les valeurs de la spécification se donnent pour chaque DN. Indiquez le DN voulu puis selectionnez le matériel à renseigner pour ce DN. Vous pouvez ignorer les DNs que vous ne dessinerez pas.

Les valeurs qui n’auront pas été rentrées vous seront demandées lors du routages si elles sont nécessaires.

5. Entrez les valeurs puis enregistrez.

A savoir :

• "Diamètres nominaux" permet de renseigner les dimensions des tubes et raccords du routage.
• Pour les réductions et les tés réduits, il faut que les 2 diamètres concernés soit renseignés.

Il est possible de créer une nouvelle spécification en partant d'une spécification vierge ou de dupliquer une spécification existante pour ensuite la modifier.

EN PARTANT D'UNE SPÉCIFICATION VIERGE

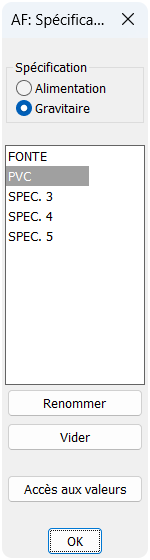

1. Dans le menu paramétrage choisissez "Spécifications".

Dans AUTOFLUID 10 : rubans "AT>Tube metal",  "AS>Alimentation" ou "AS>Tube Gravitaire".

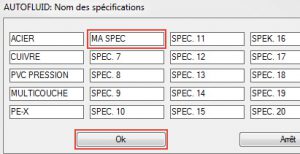

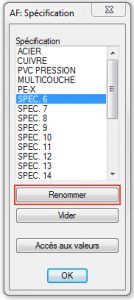

2. Choisissez le type de spécification puis sélectionnez une spécification libre (les spec. du type SPEC.8 ou SPEC.4 sont libres par défaut) >  "Renommer"

3. Renommez-la > Ok.

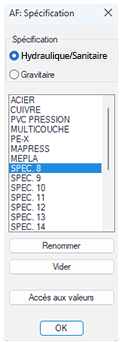

Spécifications Hydraulique/Sanitaires

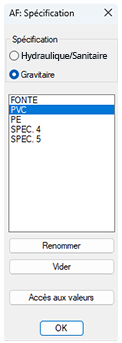

Spécifications Gravitaires

4. Donnez le DN à renseigner puis accédez aux valeurs du matériel pour renseigner les dimensions pour ce DN. puis enregistrez.

Rendez-vous dans l'article "Modifier ou compléter une spécification" pour plus d'information sur comment renseigner les valeurs de votre nouvelle spécification.

EN DUPLIQUANT ET EN MODIFIANT UNE SPÉCIFICATION EXISTANTE

Après avoir chargé AUTOFLUID, dans la ligne de commande de votre logiciel CAD :

1/ Tapez "copispec" + entrée

2/ Tapez "G" + entrée pour les spec. de conduits d'évacuation ou "T" + entrée pour les spec. hydrauliques et alimentation sanitaire.

3/ Tapez le chiffre de la spec. à dupliquer (remontez la liste dans la barre de commande pour voir la numérotation des specs.).

4/ Tapez le chiffre de la spec. à écraser + entrée. Choisissez une spec. vierge du type SPEC.3 ou SPEC.8 et qui recevra les données dupliquées. Vous pouvez aussi choisir d'écraser une spec. déjà renseignée en la selectionnant.

5/ Validez la commande en tapant "Oui" pour remplacer.

6/ Pour modifier les données dupliquées : menu Paramétrage>"Spécifications" (dans AUTOFLUID 10 : rubans "AT>Tube metal",  "AS>Alimentation" ou "AS>Tube Gravitaire") et choisissez la spécification qui vient d'être remplacée.

Rendez-vous dans l'article "Modifier ou compléter une spécification" pour plus d'information sur comment renseigner les valeurs de votre nouvelle spécification.

Si vous ne voulez plus voir apparaître un DN, vous pouvez l'effacer en le supprimant dans 2 des fichiers de sa spécification.

1. Trouver le numéro correspondant à la spec. concernée.

Correspondances pour les spec. hydrauliques/sanitaires :

1 -> "ACIER"
2 -> "CUIVRE"
3 -> "PVC PRESSION"
4 -> "MULTICOUCHE"
5 -> "PE-X"
6 -> "MAPRESS"
7 -> "MEPLA"
8 -> "SPEC. 8" à 25 -> "SPEC. 25"

(Si les specs 8 à 25 sont renommées, elles gardent quand même leur numéro de fichier initial.)

Correspondances pour les spec. gravitaires :

1 -> "FONTE"
2 -> "PVC"
3 -> "PE"
4 -> "SPEC. 4"
5 -> "SPEC. 5"

(Si les specs 4 à 5 sont renommées, elles gardent quand même leur numéro de fichier initial.)

2. Ouvrir le réperoire contenant les fichiers de la spécification concernée.

Les spec. hydraulique/sanitaire sont dans : C:\AUTOFLUIDXX\Plus\1-specifications\Tube

Les specs gravitaires sont dans : C:\AUTOFLUIDXX\Plus\1-specifications\Gravitaire

3. Identifier les 2 fichiers de spec. à modifier

• Ils commencent par "lm-a-01" et par "lm-a-02"
• Ils finissent par le numéro de la spec concernée.

Par exemple "lm-a-01.s01" et "lm-a-01.s02" sont les 2 fichiers à modifier pour supprimer un DN dans la spec. hydraulique ACIER.

4. Ouvrir les 2 fichiers avec l'application "Bloc-notes"et identifier les lignes qui correspondent au DN à supprimer.

Chacun des 2 fichiers contient une liste où chaque ligne correspond à un DN.

Par exemple :

Dans un des fichiers qui commence par "lm-0-01", la ligne "(10 27.5 52.5 17.2 12.5 )" correspond au DN 10.

Dans un des fichiers qui commence par "lm-0-02", la ligne "(0.01720 10 0.01250 )" correspond au DN 10.

5. Dans chacun des 2 fichiers de la spec. concernée, effacez la ligne du DN à supprimer et faite Fichier>Enregistrer.

A savoir : Vous pouvez réinitialiser les fichiers des spécifications en executant le fichier "C:\AUTOFLUIDXX\Plus\1-specifications\1-specifications.exe"

Ceci écrasera tous les fichiers du répertoire "C:\AUTOFLUIDXX\Plus\1-specifications". Pensez à sauvegarder une copie des fichiers de specifications que vous souhaitez conserver avant cette opération.

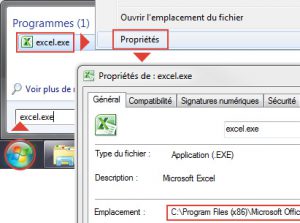

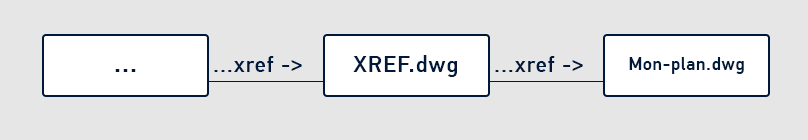

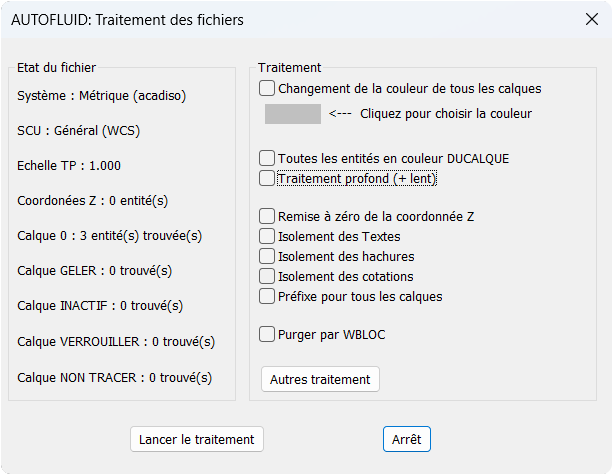

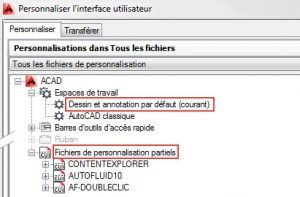

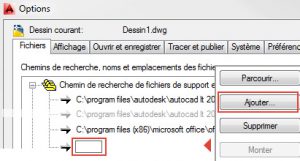

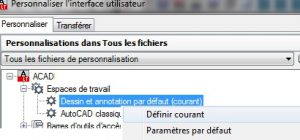

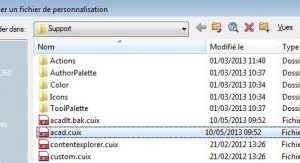

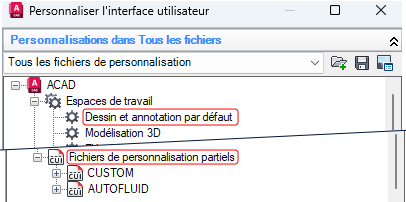

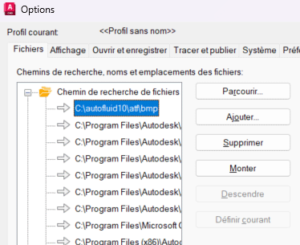

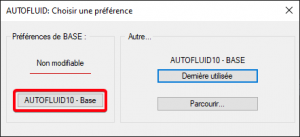

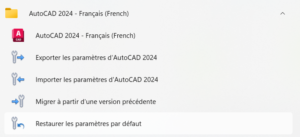

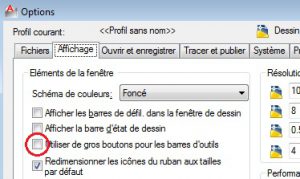

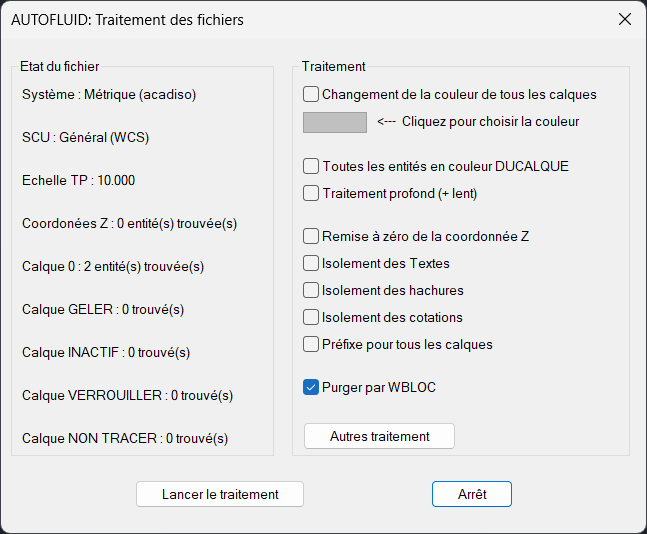

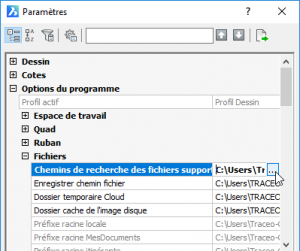

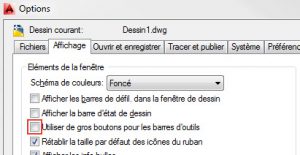

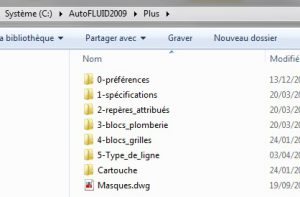

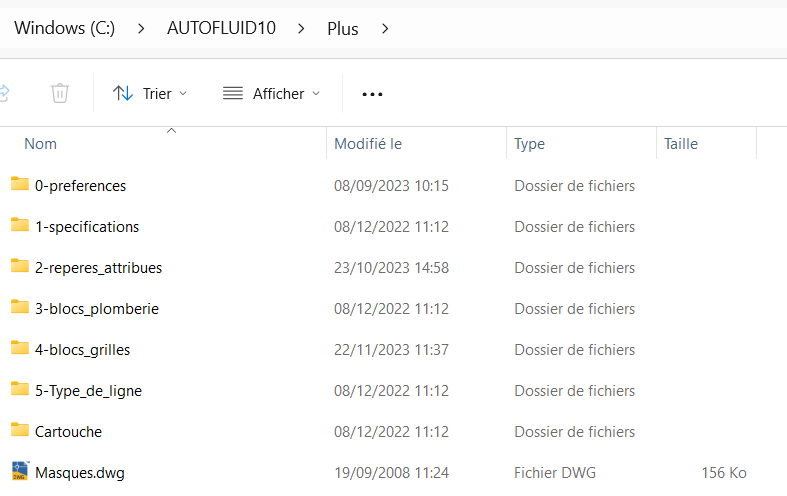

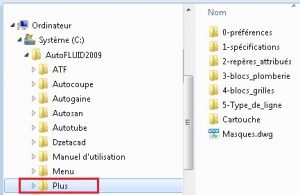

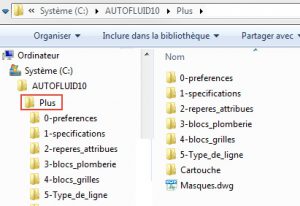

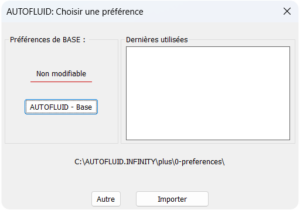

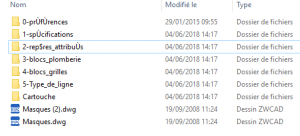

Faites une copie du dossier 'Plus' de AUTOFLUID :

En cas de réinstallation ultérieure d'AUTOFLUID,  remplacez le dossier ‘Plus’ par cette copie.

1. Copier le répertoire C:\AUTOFLUID10\Plus\5-Type_de_ligne

2. Le coller dans C:\AUTOFLUID.INFINITY\Plus (cela écrasera l’ancien).

1. Copier les fichiers contenus dans le répertoire C:\AUTOFLUID10\Plus\2-repères_attribués

2. Les coller dans C:\AUTOFLUID.INFINITY\2-reperes_attribues (cela écrasera les anciens fichiers).

Compresser le répertoire C:\AUTOFLUID10\Plus\1-spécifications et l’envoyer à hotline@traceocad.fr afin que nous vous aidions à les récupérer dans AUTOFLUID INFINITY.
